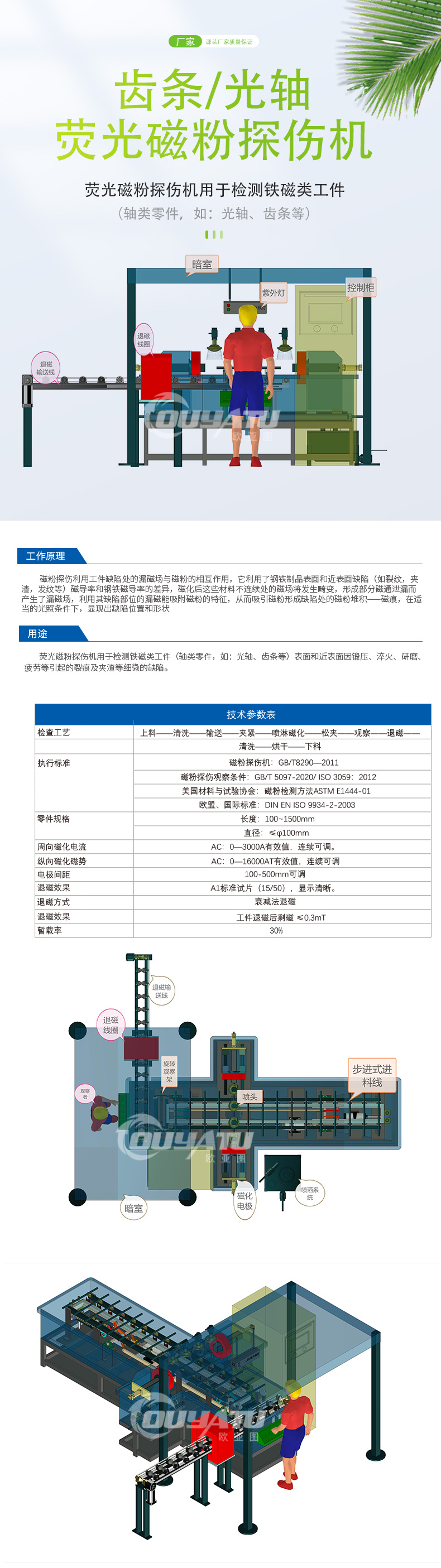

齒條、光軸熒光磁粉探傷機

公司目前主要開展的業務有無損檢測設備,如便攜式磁粉探傷儀,移動式磁粉探傷儀,固定式磁粉探傷機,磁粉探傷檢測線,滲透探傷檢測線,自動化超聲波探傷檢測線,X射線膠片掃描儀,以及相關產品的模塊開發與生產

在線咨詢全國熱線
13312181706


工作原理

磁粉探傷利用工件缺陷處的漏磁場與磁粉的相互作用,它利用了鋼鐵制品表面和近表面缺陷(如裂紋,夾渣,發紋等)磁導率和鋼鐵磁導率的差異,磁化后這些材料不連續處的磁場將發生畸變,形成部分磁通泄漏產生了漏磁場,利用其缺陷部位的漏磁能吸附磁粉的特征,從而吸引磁粉形成缺陷處的磁粉堆積——磁痕,在適當的光照條件下,顯現出缺陷位置和形狀



用途

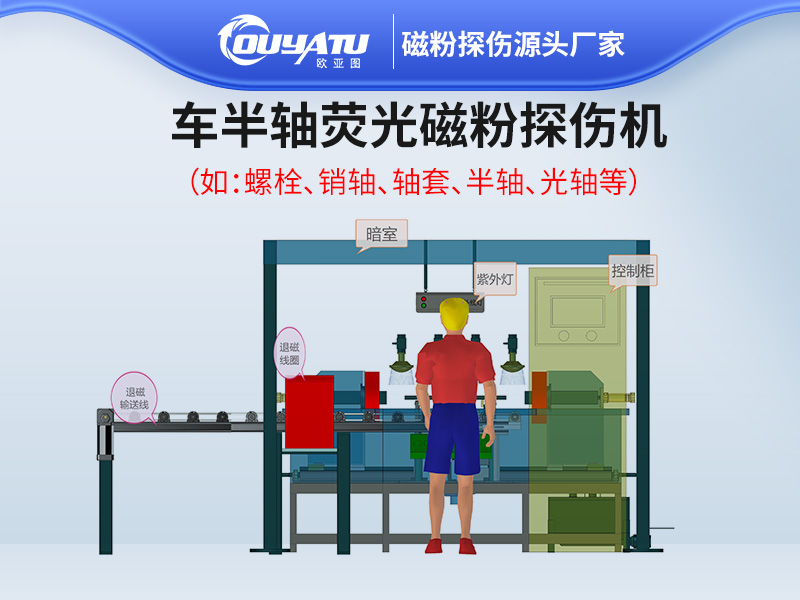

熒光磁粉探傷機用于檢測鐵磁類工件(軸類零件,如:光軸、齒條等)表面和近表面因鍛壓、淬火、研磨、疲勞等引起的裂痕及夾渣等細微的缺陷。





檢測工藝

上料——清洗——輸送——夾緊——噴淋磁化——松夾——觀察——退磁——清洗——烘干——下料



執行標準

磁粉探傷機:GB/T82902011

磁粉探傷觀察條件:GB/T 5097-2020/ ISO 30592012

美國材料與試驗協會磁粉檢測方法ASTM E1444-01

歐盟、國際標準:DIN EN ISO 9934-2-2003





零件規格

長度:100~1500mm

直徑:≤φ100mm



技術參數

周向磁化電流AC03000A有效值,連續可調。

縱向磁化磁勢AC016000AT有效值,連續可調。

電極間距:100-1500mm可調;

磁化效果:A1標準試片(15/50),顯示清晰。

退磁方式:衰減法退磁

退磁效果:工件退磁后剩磁 0.3mT

暫載率:30%
