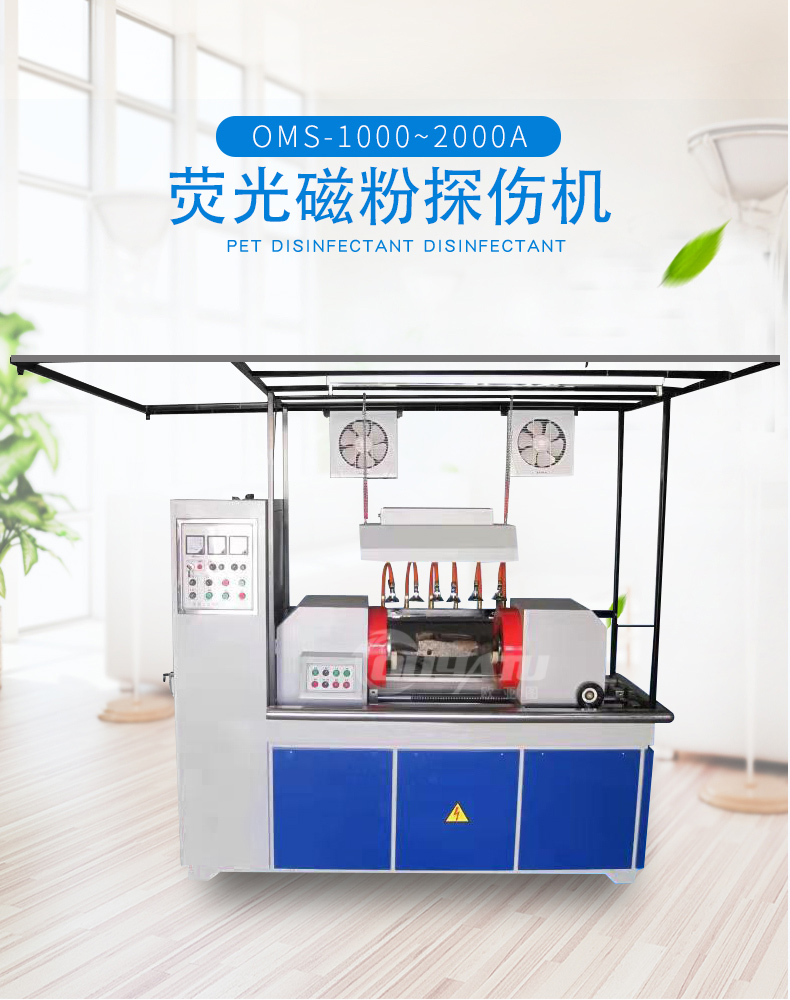

熒光磁粉探傷機OMS-1000~2000A

工作原理

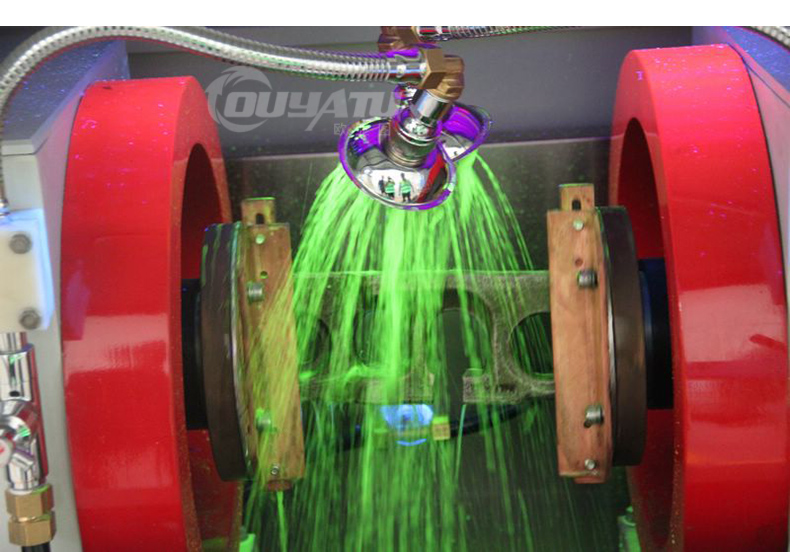

磁粉探傷利用工件缺陷處的漏磁場與磁粉的相互作用，它利用了鋼鐵制品表面和近表面缺陷（如裂紋，夾渣，發紋等）磁導率和鋼鐵磁導率的差異，磁化后這些材料不連續處的磁場將發生畸變，形成部分磁通泄漏而產生了漏磁場，利用其缺陷部位的漏磁能吸附磁粉的特征，從而吸引磁粉形成缺陷處的磁粉堆積——磁痕，在適當的光照條件下，顯現出缺陷位置和形狀

用途

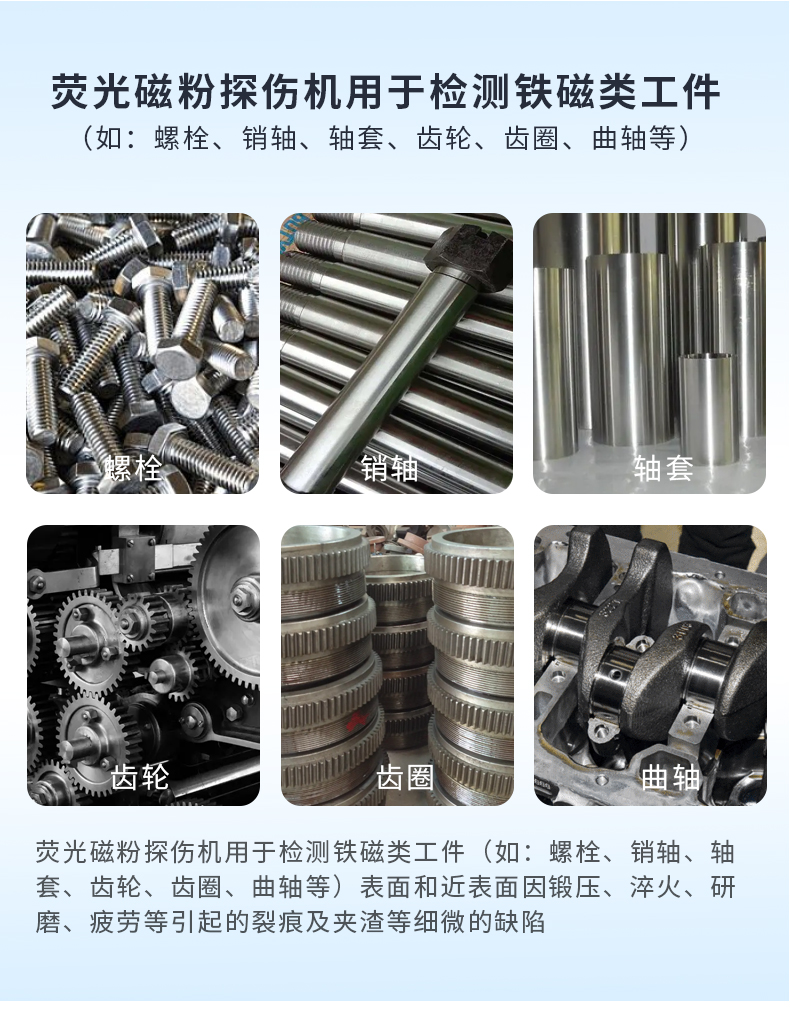

熒光磁粉探傷機用于檢測鐵磁類工件（如：螺栓、銷軸、軸套、齒輪、齒圈、曲軸等）表面和近表面因鍛壓、淬火、研磨、疲勞等引起的裂痕及夾渣等細微的缺陷。

執行標準

磁粉探傷機：GB/T8290—2011

磁粉探傷觀察條件：GB/T 5097-2020/ ISO 3059：2012

美國材料與試驗協會：磁粉檢測方法ASTM E1444-01

歐盟、國際標準：DIN EN ISO 9934-2-2003

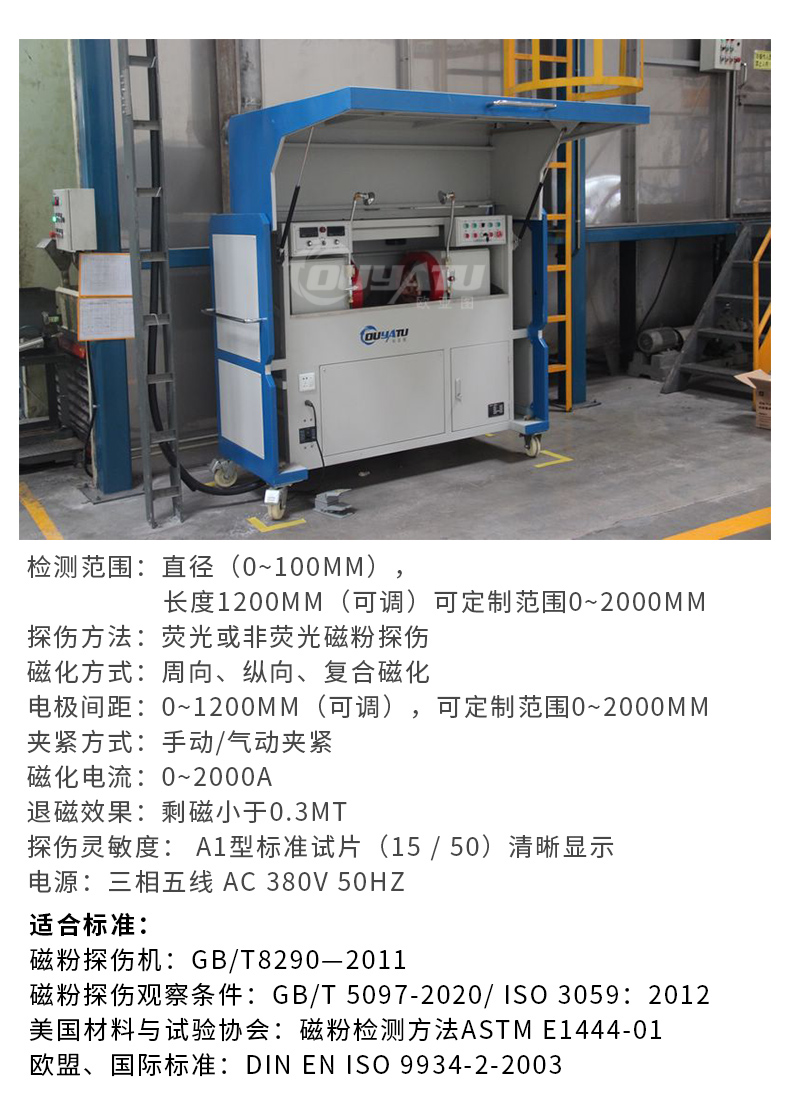

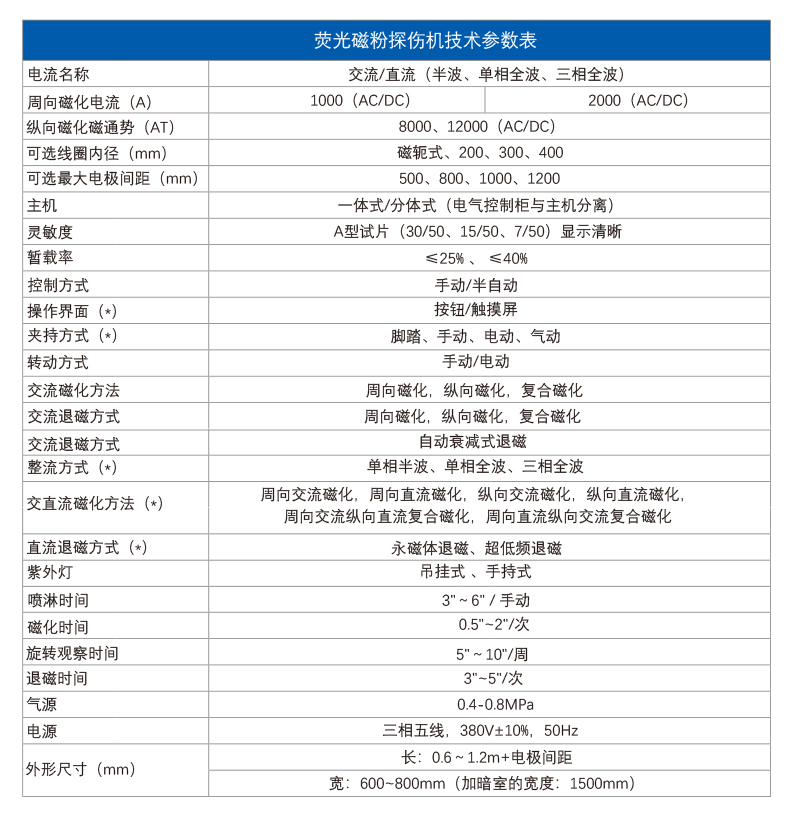

技術參數

檢測范圍：直徑（0~100mm），長度1200mm（可調）可定制范圍0~2000mm

探傷方法：熒光或非熒光磁粉探傷

磁化方式：周向、縱向、復合磁化

電極間距：0~1200mm（可調），可定制范圍0~2000mm

夾緊方式：手動/氣動夾緊

磁化電流：0~2000A

退磁效果：剩磁小于0.3mT

探傷靈敏度： A1型標準試片（15 / 50）清晰顯示

電源：三相五線 AC 380V 50Hz
