數字式多通道超聲波探傷儀

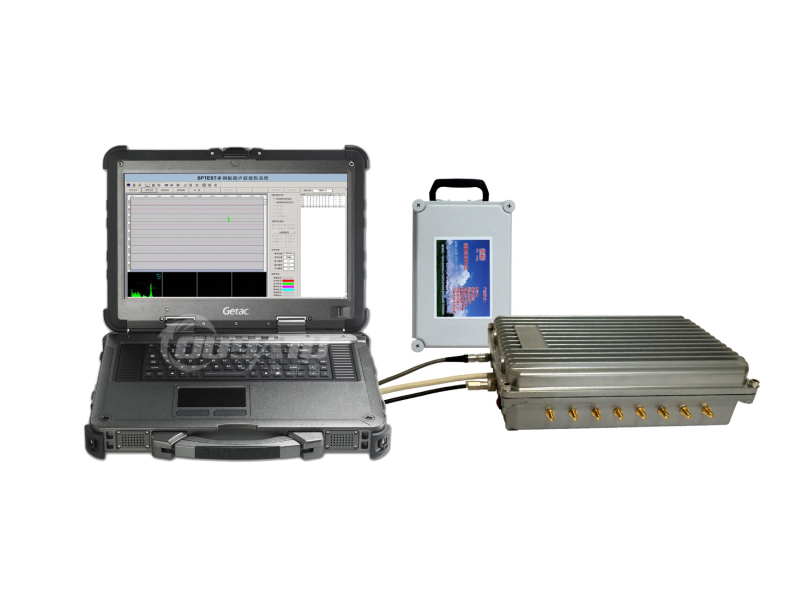

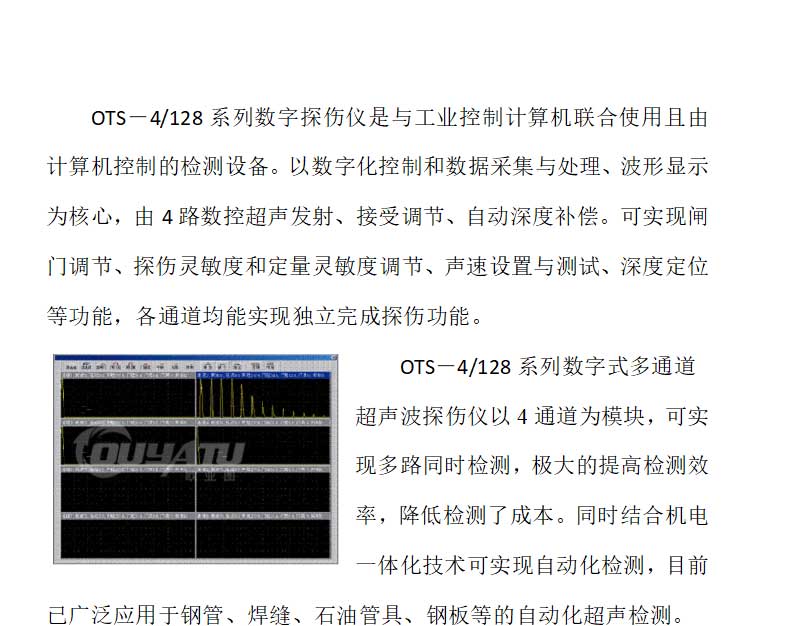

OTS－4/128系列數字探傷儀是與工業控制計算機聯合使用且由計算機控制的檢測設備。以數字化控制和數據采集與處理、波形顯示為核心，由4路數控超聲發射、接受調節、自動深度補償?？蓪崿F閘門調節、探傷靈敏度和定量靈敏度調節、聲速設置與測試、深度定位等功能，各通道均能實現獨立完成探傷功能。

OTS－4/128系列數字式多通道超聲波探傷儀以4通道為模塊，可實現多路同時檢測，極大的提高檢測效率，降低檢測了成本。同時結合機電一體化技術可實現自動化檢測，目前已廣泛應用于鋼管、焊縫、石油管具、鋼板等的自動化超聲檢測。

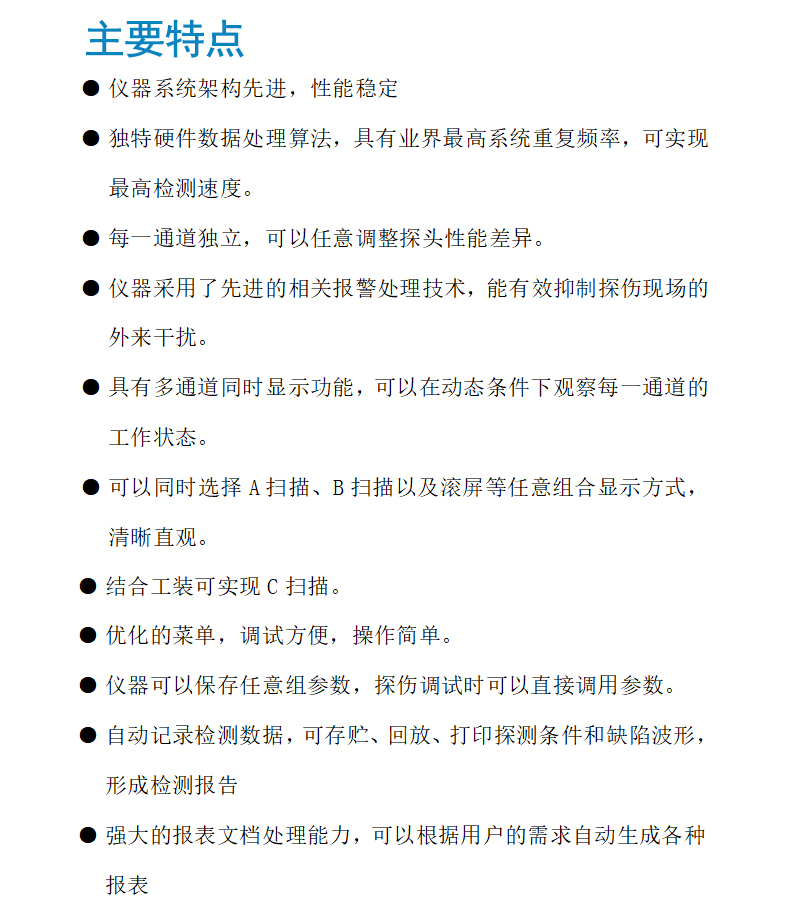

主要特點

● 儀器系統架構先進，性能穩定

● 獨特硬件數據處理算法，具有業界最高系統重復頻率，可實現最高檢測速度。

● 每一通道獨立，可以任意調整探頭性能差異。

● 儀器采用了先進的相關報警處理技術，能有效抑制探傷現場的外來干擾。

● 具有多通道同時顯示功能，可以在動態條件下觀察每一通道的工作狀態。

● 可以同時選擇A掃描、B掃描以及滾屏等任意組合顯示方式，清晰直觀。

● 結合工裝可實現C掃描。

● 優化的菜單，調試方便，操作簡單。

● 儀器可以保存任意組參數，探傷調試時可以直接調用參數。

● 自動記錄檢測數據，可存貯、回放、打印探測條件和缺陷波形，形成檢測報告

● 強大的報表文檔處理能力，可以根據用戶的需求自動生成各種報表

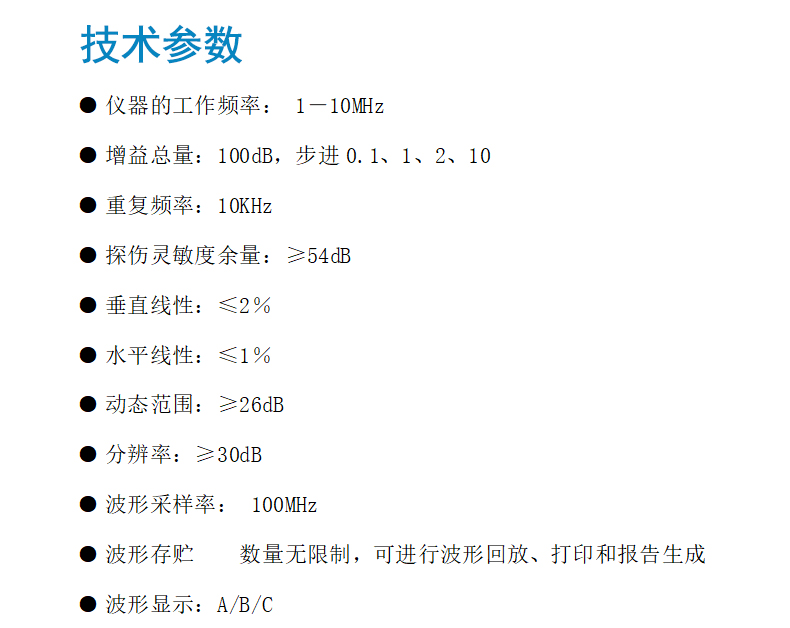

技術參數

● 儀器的工作頻率： 1－10MHz

● 增益總量：100dB，步進0.1、1、2、10

● 重復頻率：10KHz

● 探傷靈敏度余量：≥54dB

● 垂直線性：≤2％

● 水平線性：≤1％

● 動態范圍：≥26dB

● 分辨率：≥30dB

● 波形采樣率： 100MHz

● 波形存貯    數量無限制，可進行波形回放、打印和報告生成

● 波形顯示：A/B/C

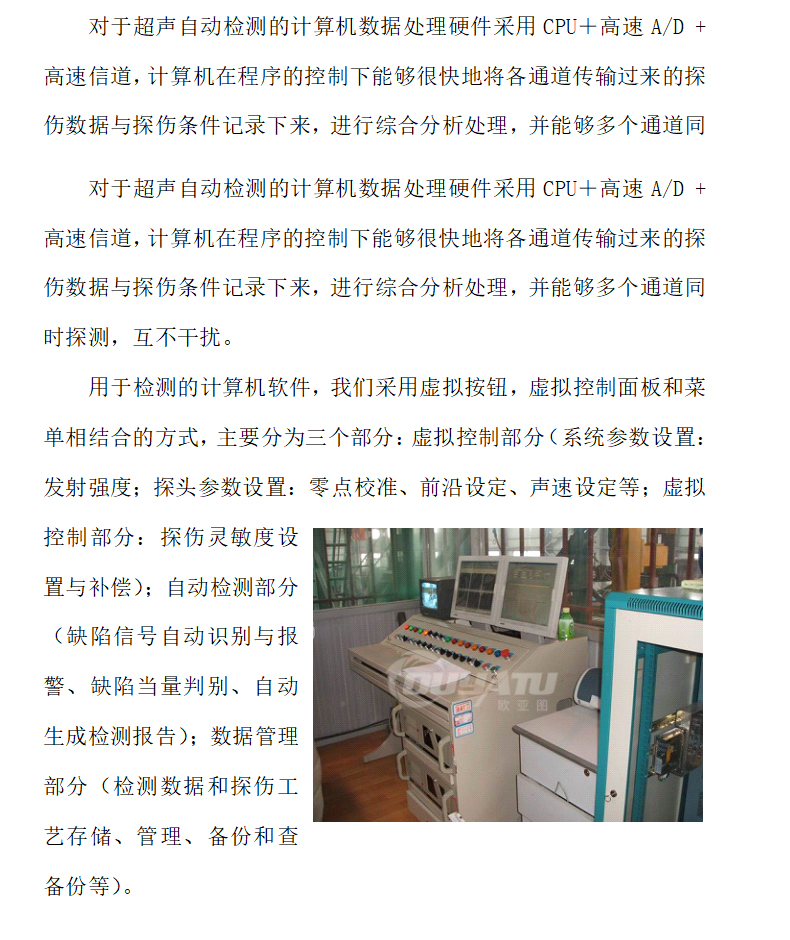

對于超聲自動檢測的計算機數據處理硬件采用CPU＋高速A/D +高速信道，計算機在程序的控制下能夠很快地將各通道傳輸過來的探傷數據與探傷條件記錄下來，進行綜合分析處理，并能夠多個通道同時探測，互不干擾。

用于檢測的計算機軟件，我們采用虛擬按鈕，虛擬控制面板和菜單相結合的方式，主要分為三個部分：虛擬控制部分（系統參數設置：發射強度；探頭參數設置：零點校準、前沿設定、聲速設定等；虛擬控制部分：探傷靈敏度設置與補償）；自動檢測部分（缺陷信號自動識別與報警、缺陷當量判別、自動生成檢測報告）；數據管理部分（檢測數據和探傷工藝存儲、管理、備份和查備份等）。
