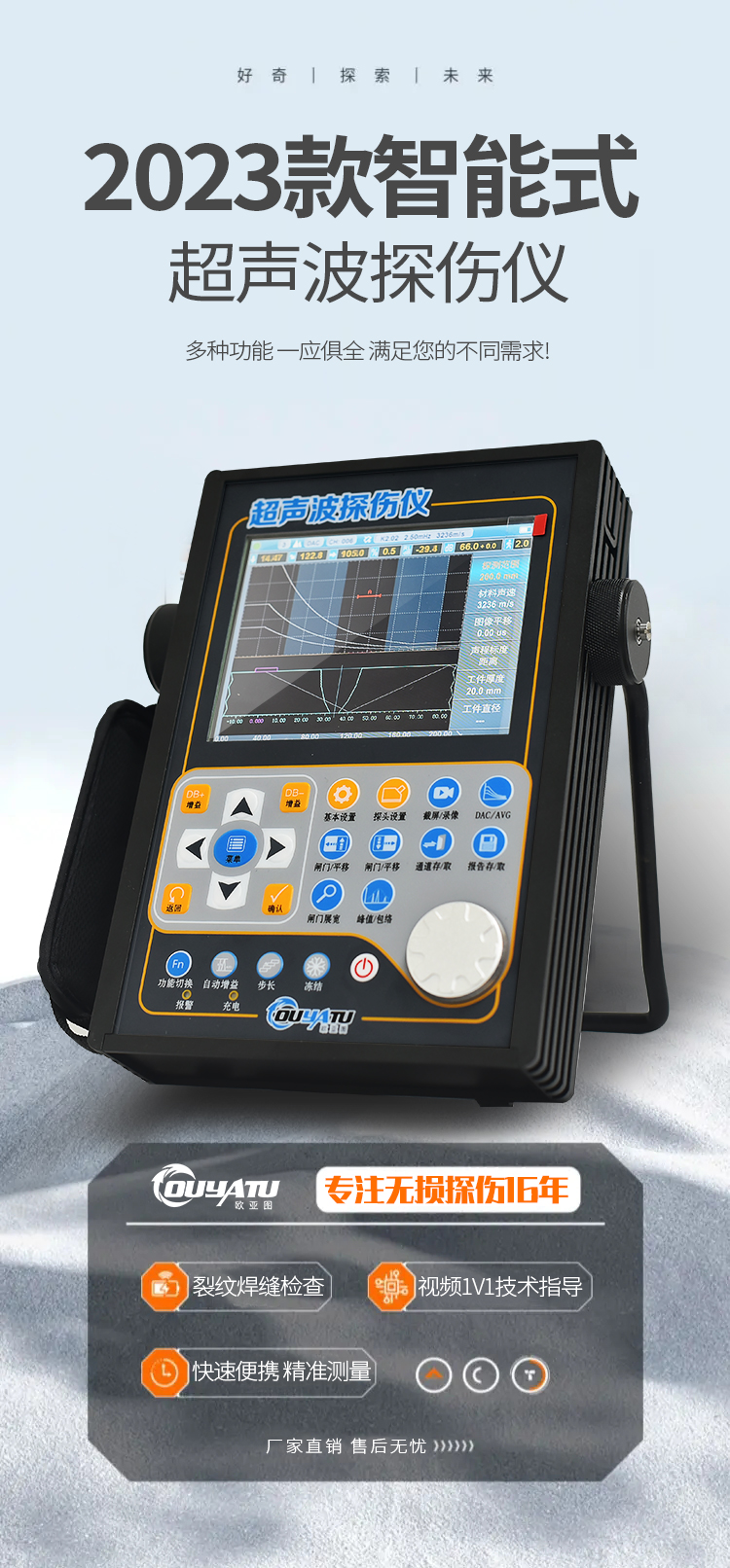

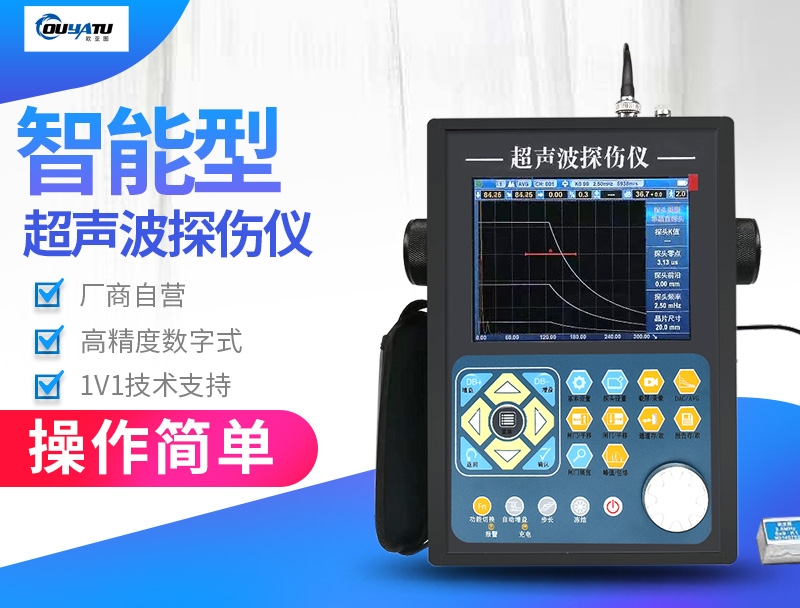

本儀器是一種便攜式工業無損探傷儀器,能夠快速便捷、無損傷、精確地進行工件內部多種缺陷(裂紋、夾雜、氣孔等)的檢測、定位、評估和診斷。既可以用于實驗室,也可以用于工程現場。本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域,也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在線安全檢查與壽命評估。
本儀器全中文顯示,主從式菜單,并設計有快捷按鍵和數碼飛梭旋輪,采用全數字真彩色高分辨率液晶顯示器,可根據環境選擇操作界面風格,液晶亮度可自由設定,界面和波形的顯示更加細膩和人性化。大容量高性能鋰離子電池使儀器連續工作時間延長到12小時以上;儀器輕小便攜,單手即可以把持,經久耐用,引導行業潮流。

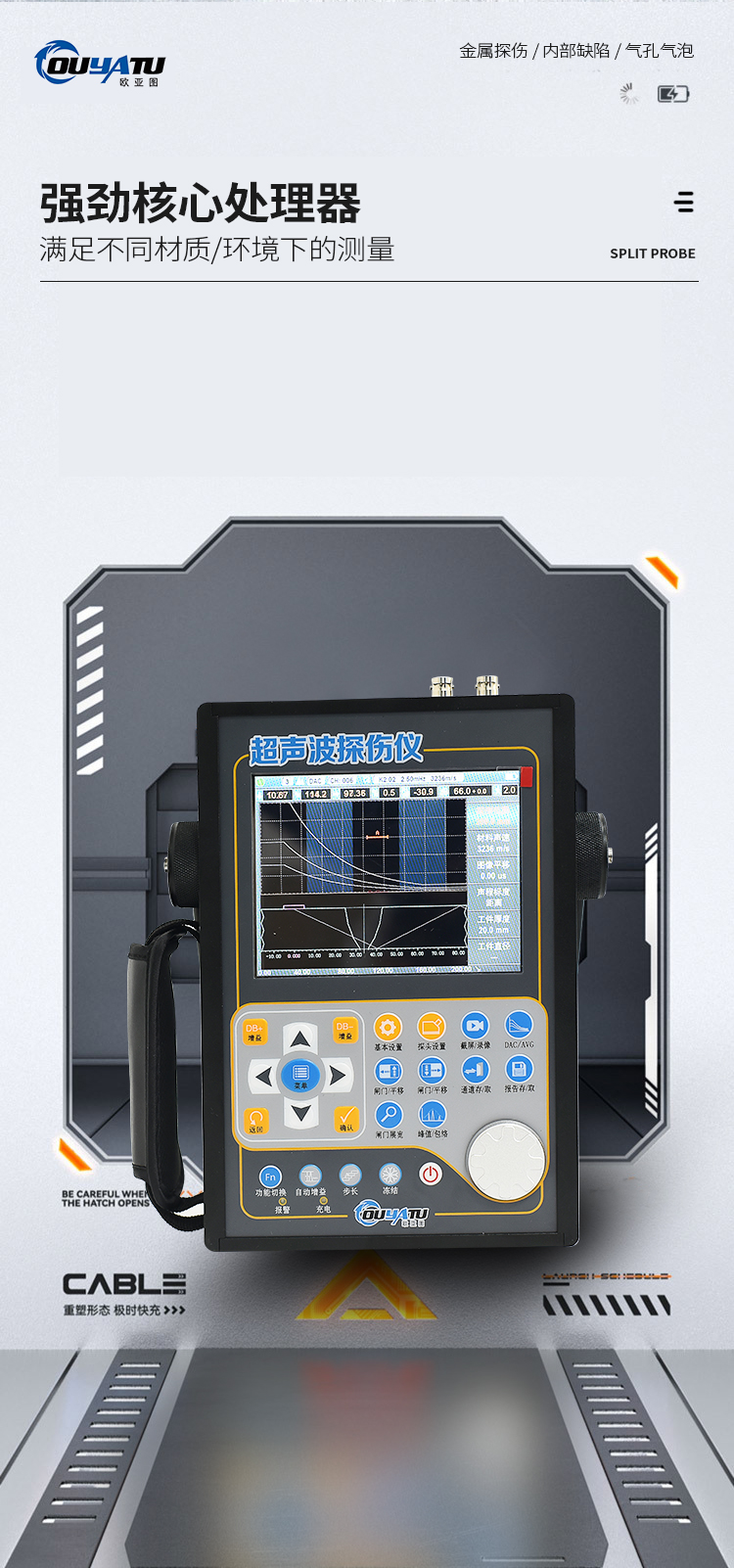

核心硬件采用ARM+FPGA設計,軟件使用了高可靠性的多任務操作系統,使該儀器在使用功能,便攜性,耐用性和可靠性等方面都取得了很大程度的提高。
1.1 功能特點
l 外形結構
全鋁金屬殼體,堅固耐用,電磁屏蔽性能極佳
360度旋轉阻尼支架及橡膠護套手感細膩,使用方便。
鋼化玻璃面板,硬度極強,耐磨防劃。
l 顯示界面
全中文顯示,主從式菜單,向導式操作,并有快捷按鍵和數碼旋輪輔助,操作便捷。
全數字真彩色液晶顯示器,分辨率為640X480,界面和波形的顯示更加細膩和人性化。
操作界面風格4種可選擇,液晶亮度可自由設定。
l 截屏和PDF探傷報告
實時截屏所有頁面和探傷報告,并保存為BMP圖片到U盤,可設置為彩色或灰度圖片。
將探傷報告導出為PDF文件保存到U盤,方便存檔和打印。
可以根據用戶需求定制PDF文件的所有內容。
BMP圖片和PDF文件可以在電腦或手機上實時瀏覽。

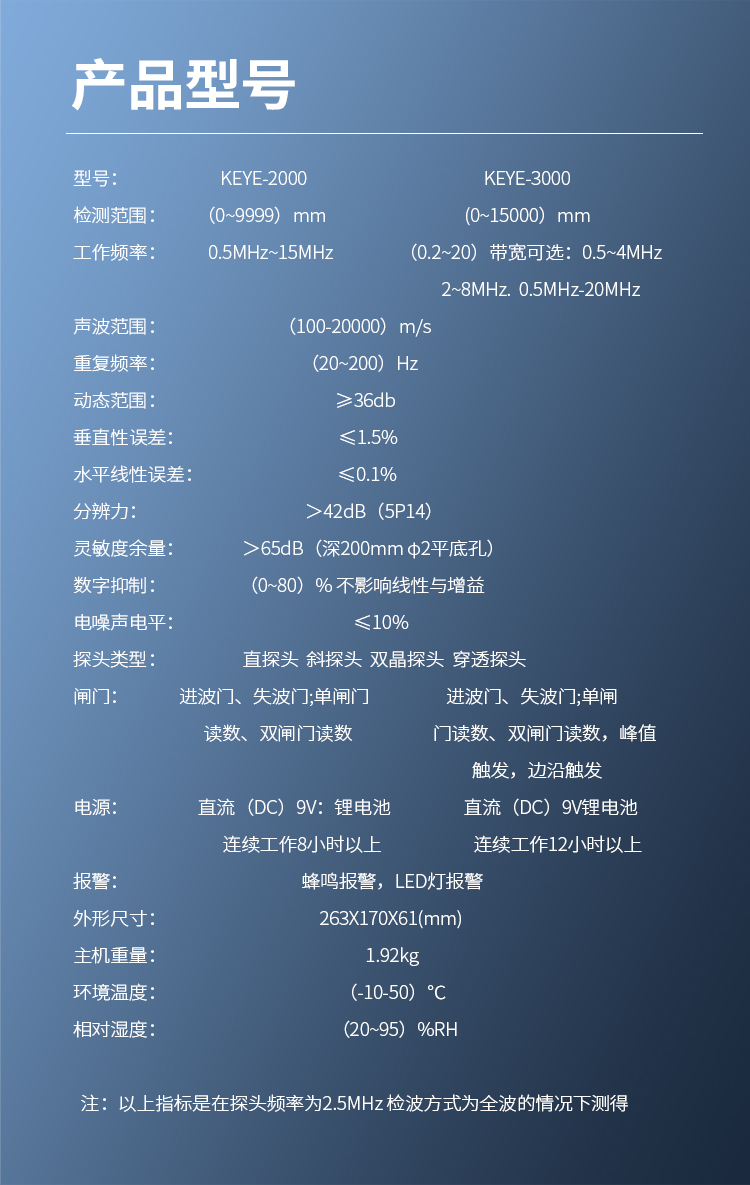

l 檢測范圍
零界面入射:0~15000mm(鋼中、縱波),可連續調節
l 發射脈沖
脈沖幅度:100V、200V、250V、300V、350V、400V、450V、500V分級選擇,適用探頭范圍廣
脈沖寬度:在(0.01~0.50)μs范圍內連續調節,以匹配不同頻率的探頭
探頭阻尼:50Ω、150Ω、250Ω、500Ω可選,滿足靈敏度及分辨率的不同工作要求
工作方式:單晶直探頭、單晶斜探頭、雙晶直探頭、雙晶斜探頭、穿透探傷
l 放大接收
硬件實時采樣:高分辨率16位AD采樣,采樣速度320MHz,波形高度保真
檢波方式:正半波、負半波、全波、射頻檢波
濾波頻帶(0.2~20)MHz,根據探頭頻率全自動匹配,無需手動設置。
閘門讀數:單閘門和雙閘門讀數方式可選;閘門內峰值讀數
增益:總增益量110dB,設0.1dB、1dB、2dB、6dB步進值,獨特的全自動增益調節及掃查增益功能,使探傷既快捷又準確。
l 閘門報警
A閘門和B閘門具有同樣功效,門位、門寬、門高任意可調;可選擇設置進波報警或失波報警;并伴有LED發光顯示
l 數據存儲
儀器內置海量存儲器,數據和文件不會因儀器斷電丟失。
可預先調校好各類探頭和儀器的組合參數及行業探傷標準等保存到指定探傷通道中,儀器內部支持500組探傷通道存儲和1000組探傷報告存儲。
可以通過USB接口或U盤導出探傷通道和探傷報告,也可通過U盤無限量存儲探傷信息。
l 錄像功能
儀器支持將探傷的過程記錄下來存成錄像文件,可以通過儀器或專用軟件進行回放。本機最大支持10個錄像文件,每個錄像文件最長5分鐘。通過U盤錄像則不限錄像數量和時長。將探傷的過程錄像并回放,為學習探傷提供了很大方便,也便于保存探傷過程日后分析。
回放支持暫停,快進,快退,停止功能
l 探傷功能
探傷標準:內置各行業常用探傷標準,直接調用,方便、快捷
自動校準:探頭零點和探頭角度(K值)自動校準功能;聲速自動測量功能
波峰記憶:實時檢索缺陷最高波,記錄缺陷最大值
缺陷定位:實時顯示缺陷水平、深度(垂直)、聲程位置
缺陷定量:缺陷當量dB值或當量尺寸實時顯示
缺陷定性:通過回波包絡波形,方便人工經驗判斷
曲面修正:用于曲面工件探傷,可實時顯示缺陷周向位置

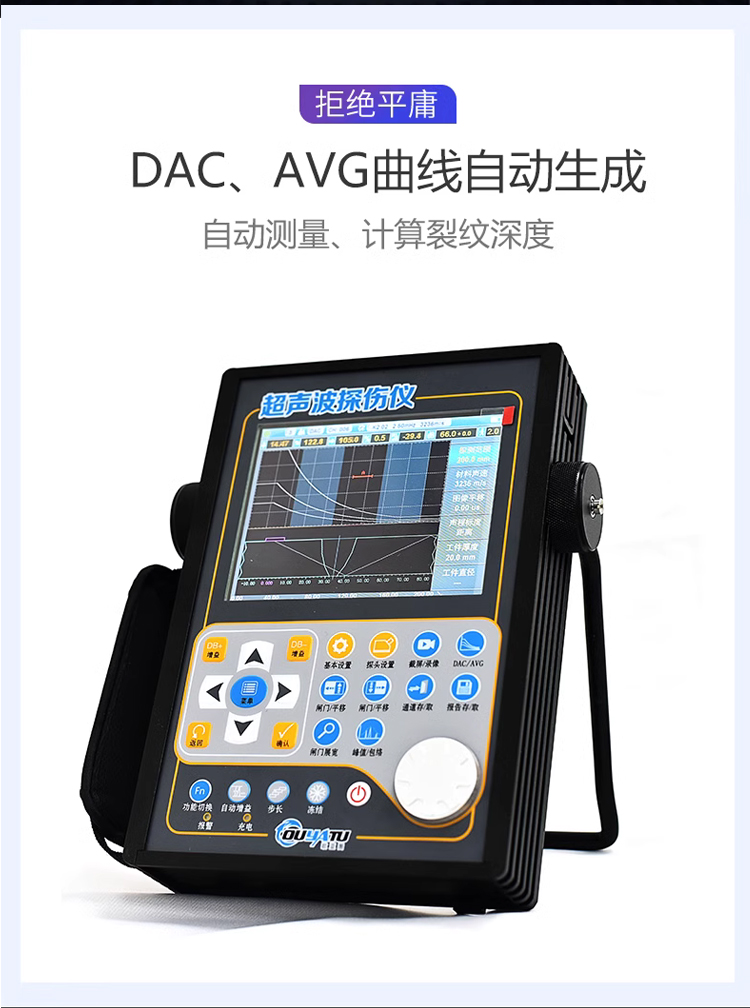

DAC/AVG:曲線自動生成,取樣點不受限制,并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線。
AWS D1.1: 美國焊接學會標準,為各類AWS焊縫檢測應用提供一個動態反射體“缺定級”??杀苊馐止び嬎?,提高檢測效率。
裂紋測高:利用端點衍射波自動測量、計算裂紋高度。
門內展寬:放大回波細節,便于回波分析
連續記錄:實時記錄波形,存儲、回放
波形凍結:凍結屏幕上顯示的波形,便于缺陷分析
回波編碼:以不同顏色顯示1~9次回波顯示區,便于判斷缺陷位置
峰值標記:實時捕捉峰值并標記峰值
B型掃描:實時掃查、橫截面顯示,可顯示工件缺陷形狀,使探測結果更直觀。
l 實時時鐘
實時探傷日期、時間的跟蹤記錄,并記錄存儲。
l 通訊接口

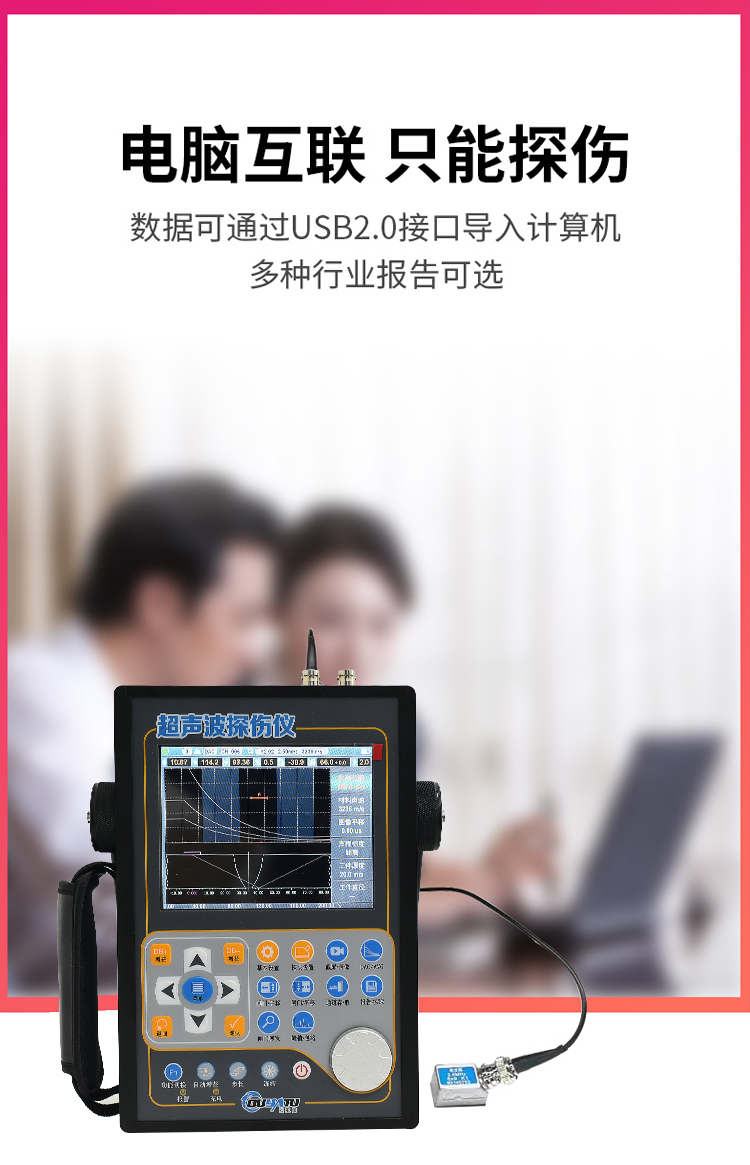

USB2.0高速通訊傳輸接口,支持U盤存儲模式和數據連結模式,方便快捷的將數據備份到PC機,也可以使用專用軟件通過USB進行數據的上傳和下載。
l 電池模塊
高容量鋰電池模塊,連續工作時間達到12小時以上。
l 顯示波形
可以設定閘門內波形顏色,波形填充和峰值標記
l 重復發射頻率
本機最大重復發射頻率可設為2000Hz,也可根據用戶需求升級到更高,原則上可以依據探測范圍,聲速和發射寬度做到上限
l 升級程序
只需兩步就可以完成升級功能,用戶可自行升級程序到最新版本,升級不會導致機器黑屏和損壞。升級時不要斷電或拔出USB盤,以免損壞儀器。
